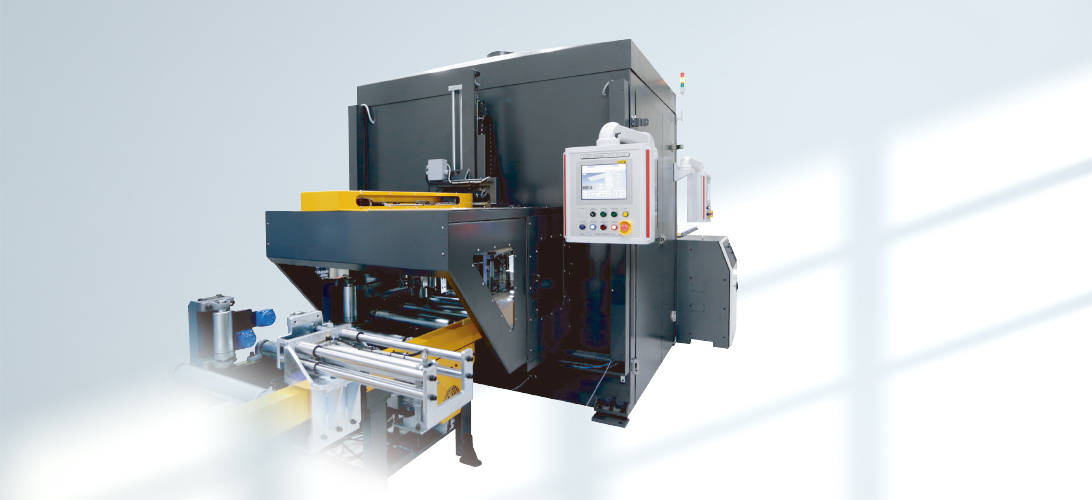

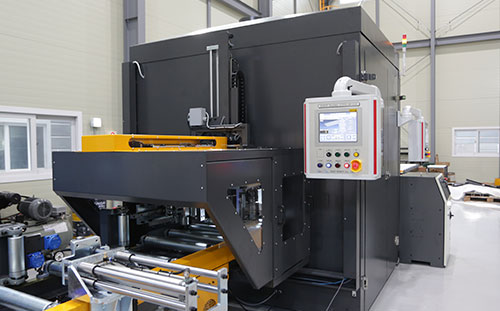

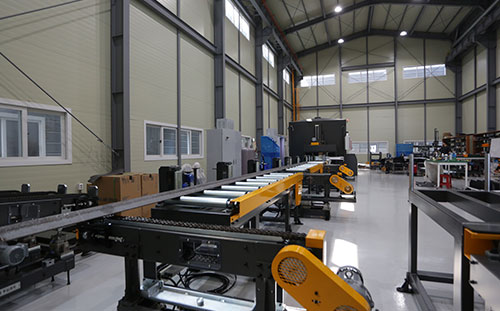

- 로봇플라즈마 형강절단 장치Robot Plasma Cutting Mc
- 다양한 산업용 형상재를 아우르는 고정밀 로봇 플라즈마 절단 솔루션을 제공합니다.

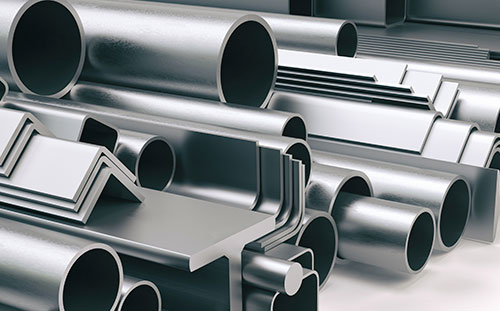

평면 절단을 넘어, 앵글, H-빔, 찬넬, 각파이프 등 복잡한 입체 형상재의 정밀 임가공에 최적화된 로봇 시스템을 구축합니다.
제품사양
| 구분 | EZ-RPCM 12M | EZ-RPCM 16M |
|---|---|---|
| 장비 사이즈 | ||
| 길이 x 폭 x 높이 | 27.5 x 3.2 x 2.9m | 33.5 x 3.2 x 2.9m |
| 상세데이터 | ||
| 최대 직경 | 350(W)/300(H) | 350(W)/300(H) |
| 원자재 최대 투입길이 | 12m | 16m |
| 최대 완재품 길이 | 10m | 10, |
| 허용오차 | ±2 / 10m | |
| 투입소재 최대무게 | 94kg / m | |
| 이송최대 속도(13kg/m 이하) | 10.6m / min(가감속제외) | |
| 이송최대 속도(14kg/m 이상) | 8m / min(가감속제외) | |
| 소재 배출방식 VER1.0 | LIFT UP/DOWN | |
| 소재 배출방식 VER2.0 | 2단 GUIDE ROLLER | |
| 로봇 데이터 전송방식 | 네트워크 / USB 삽입 후 자동 로딩 중 택1 | |
| 절단가능소재(총7종) | 평철/앵글/찬넬/H빔/파이프/부등변앵글/사각파이프 | |
절단가능 Spec
| No | 종류 | Size(Max') | Size(Mini') |
|---|---|---|---|
| 1 | 평철 | 150 x 19t | 12t 이상 |
| 2 | 앵글 | 250*250 | 50*50 |
| 3 | 찬넬 | 300*90 | 75*40 |
| 4 | H-빔 | 300*300 | 100*100 |
| 5 | 파이프 | 250A | 80A |
| 6 | 부등변앵글 | 250*90 | 100*75 |
| 7 | 사각파이프 | 150*150 | 50*50 |
EZ-RPCM 주요장점
-
- 01
- 2D 캐드를 이용한 직관적인 설계
-
- 02
- 잔재길이 최소화(200mm이하)
-
- 03
- 소재별 맞춤 절단
-
- 04
- 소재 투입장치를 적용하여 연속 절단
-
- 05
- 튜얼 컨트롤러를 적용하여 작업성 및 보수 편의성 향상
-
- 06
- 로봇 베이스에 이동축 적용으로 최대 절단 소재 사이즈 UP
-
- 07

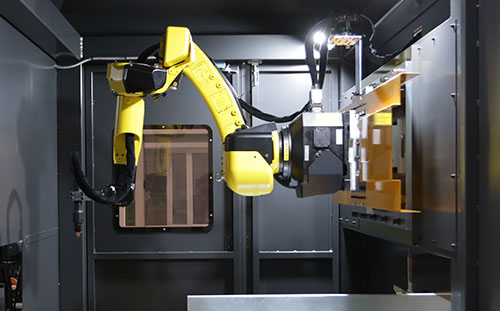

- 내구성이 우수한 FANUC ROBOT 적용

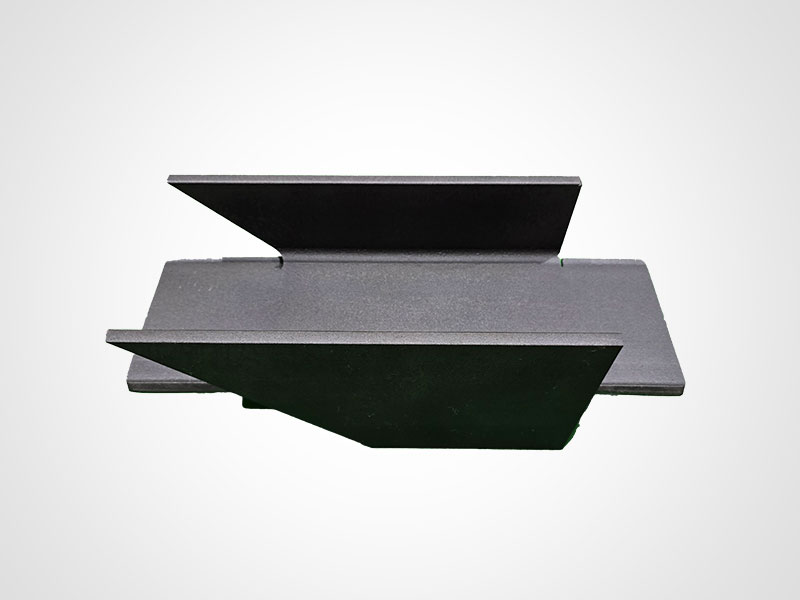

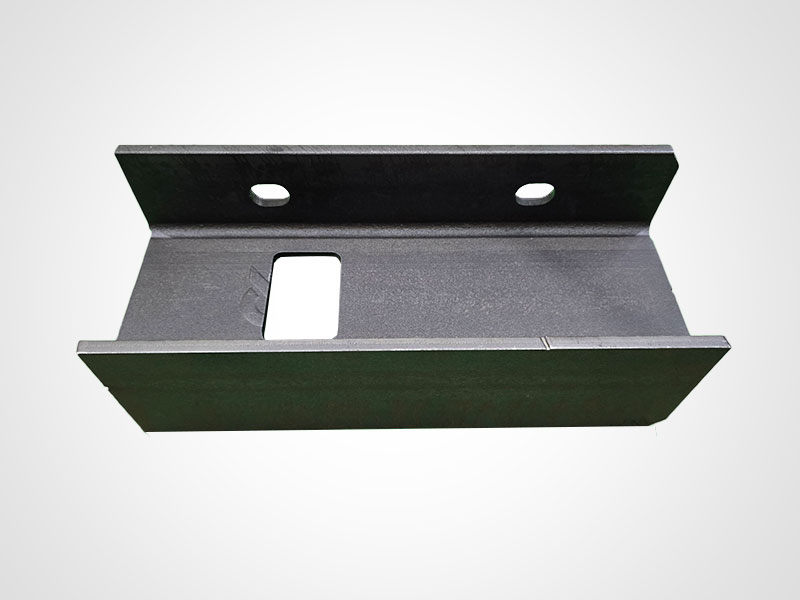

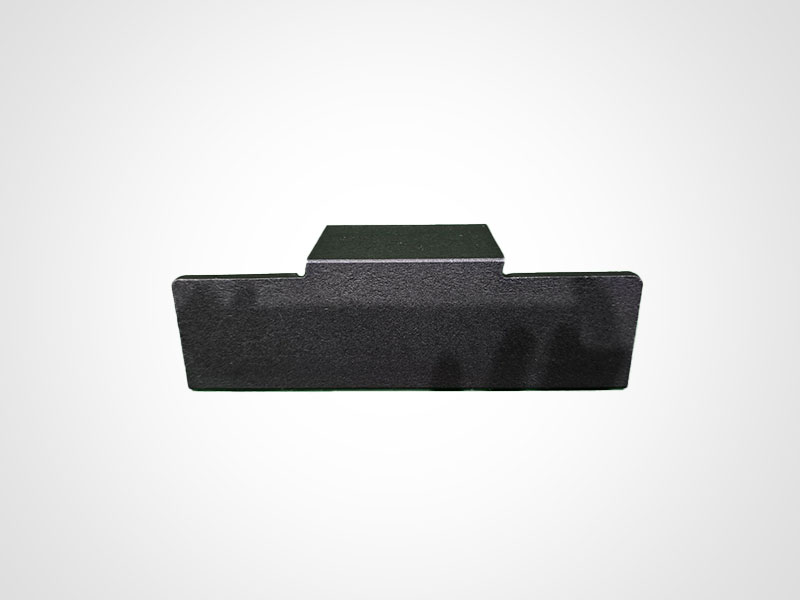

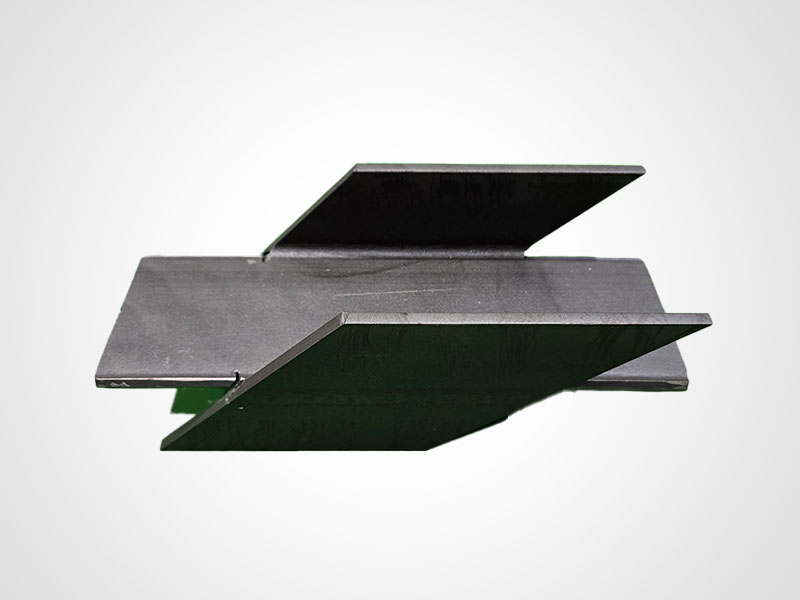

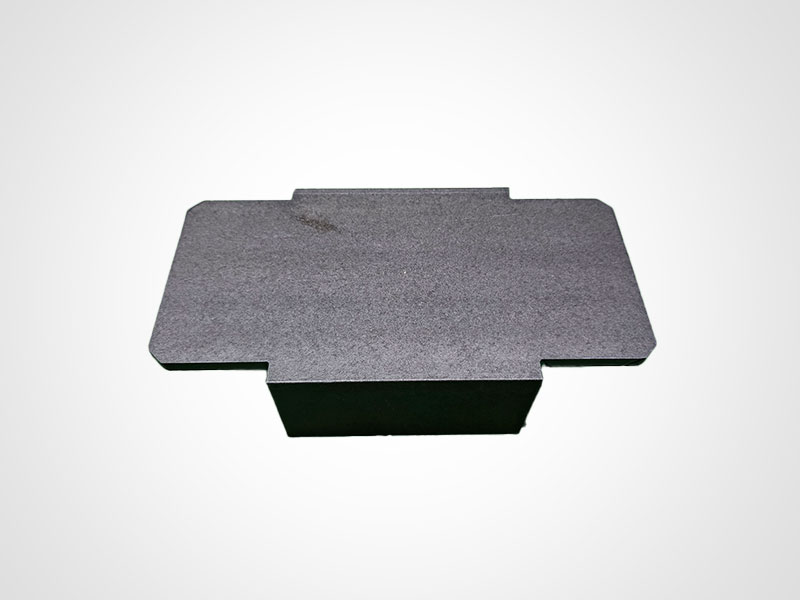

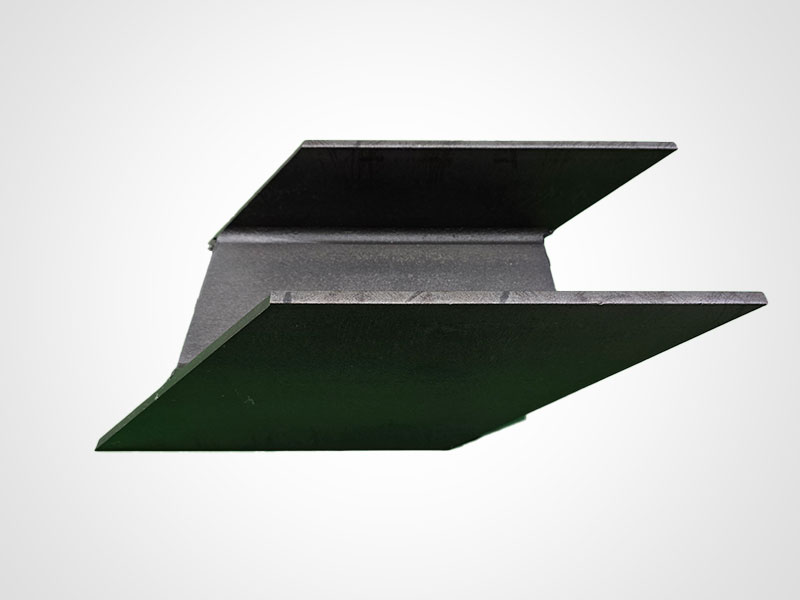

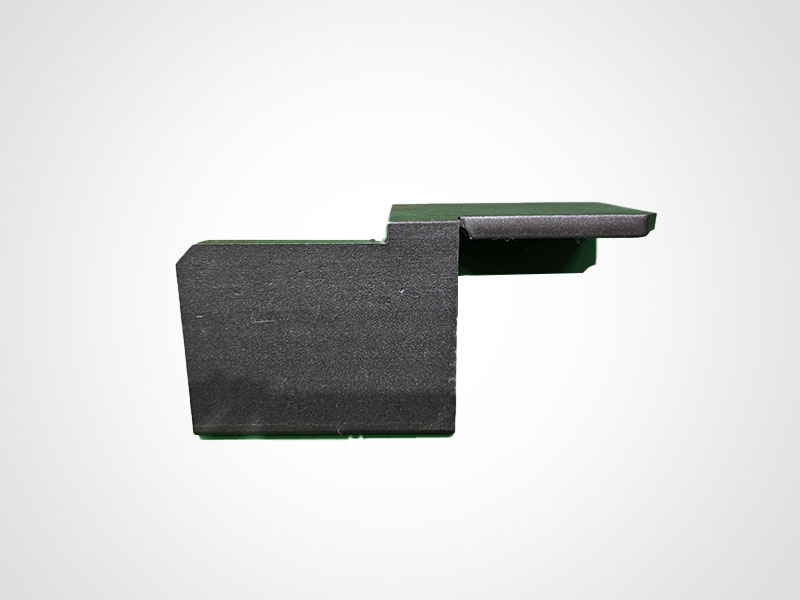

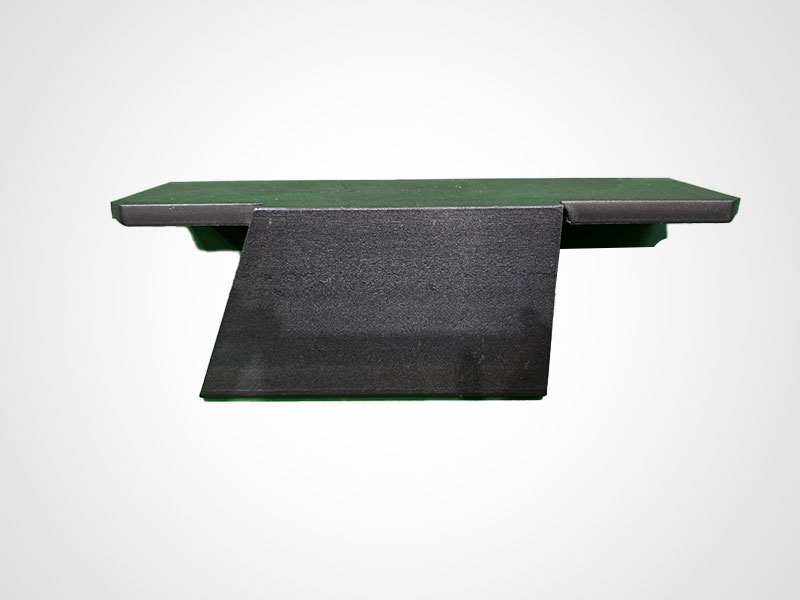

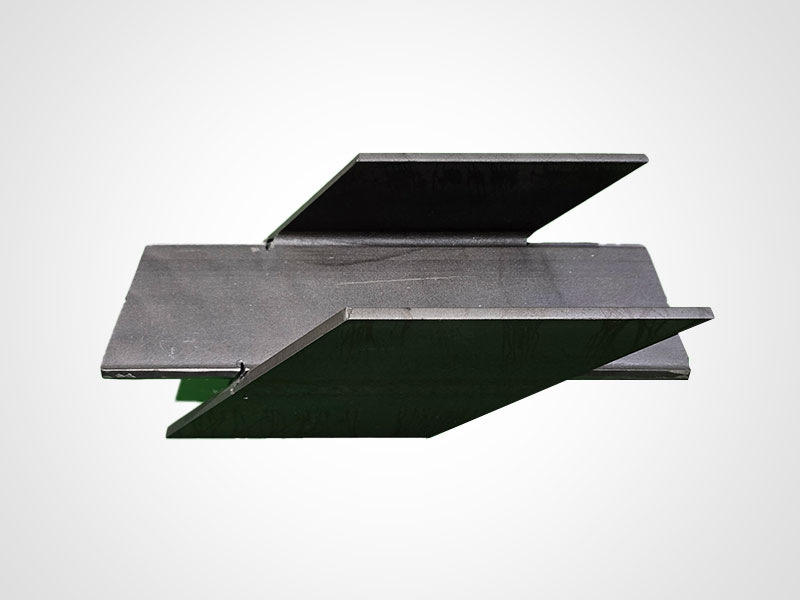

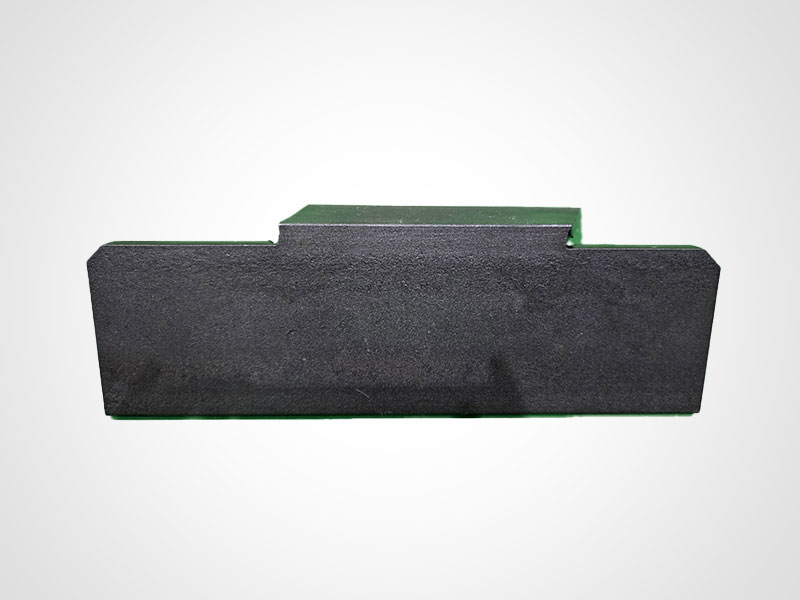

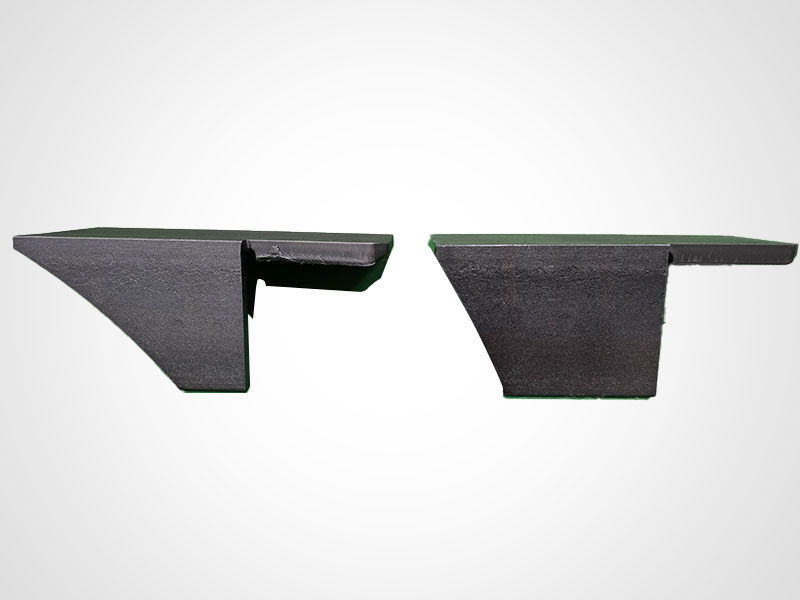

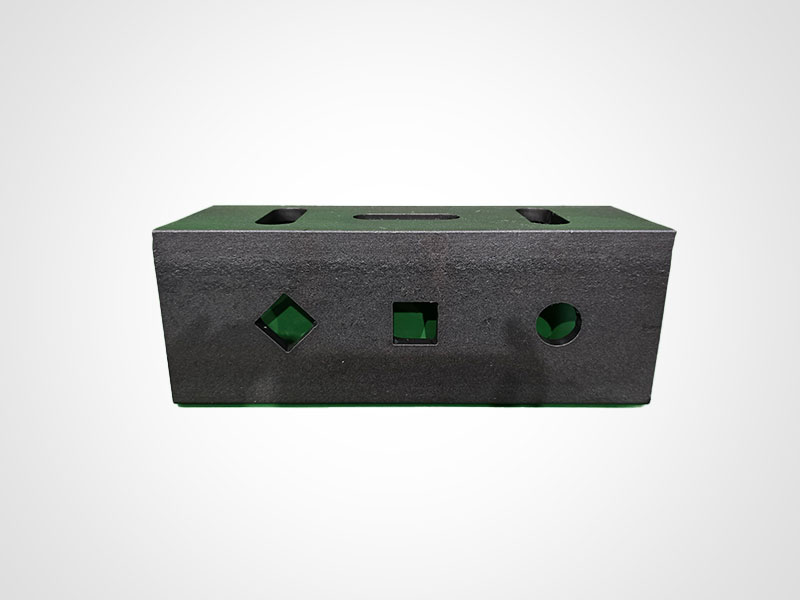

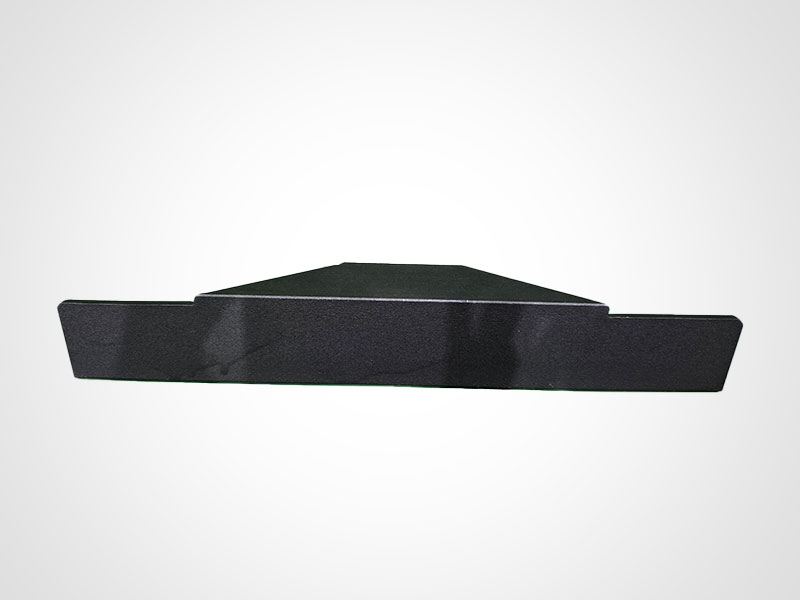

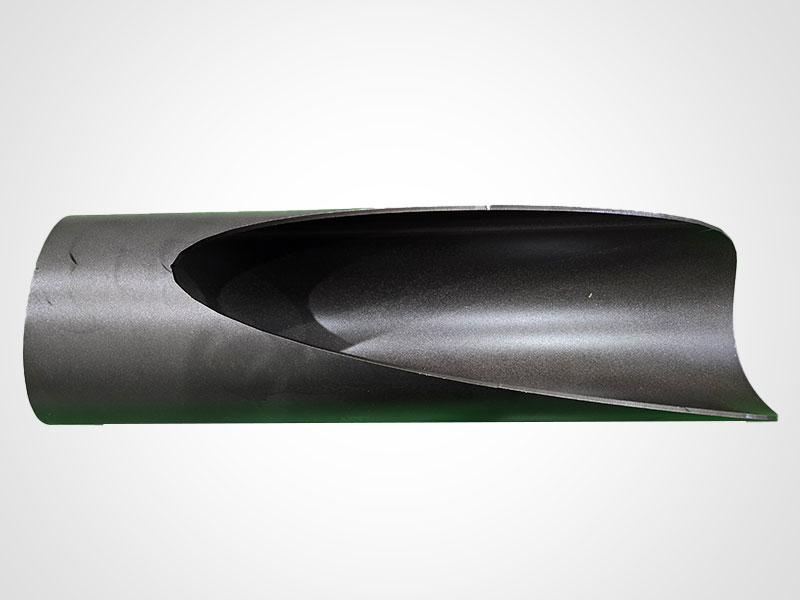

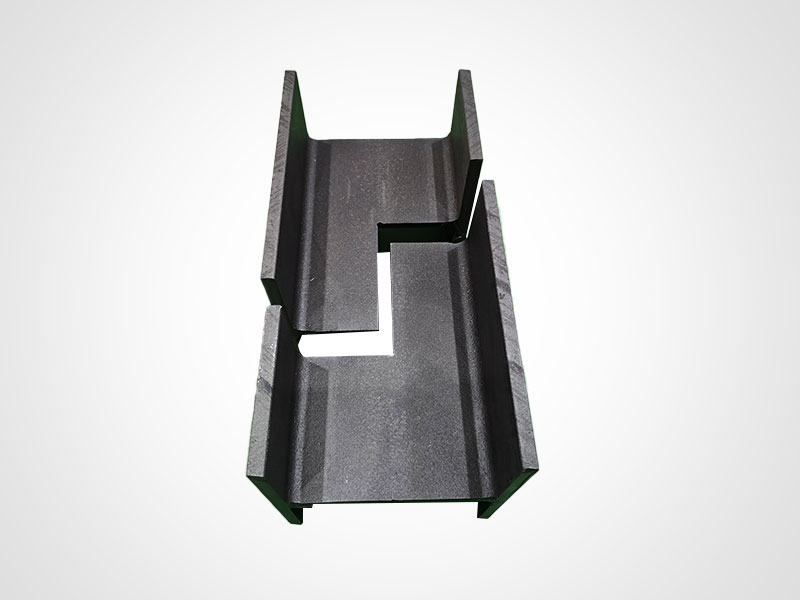

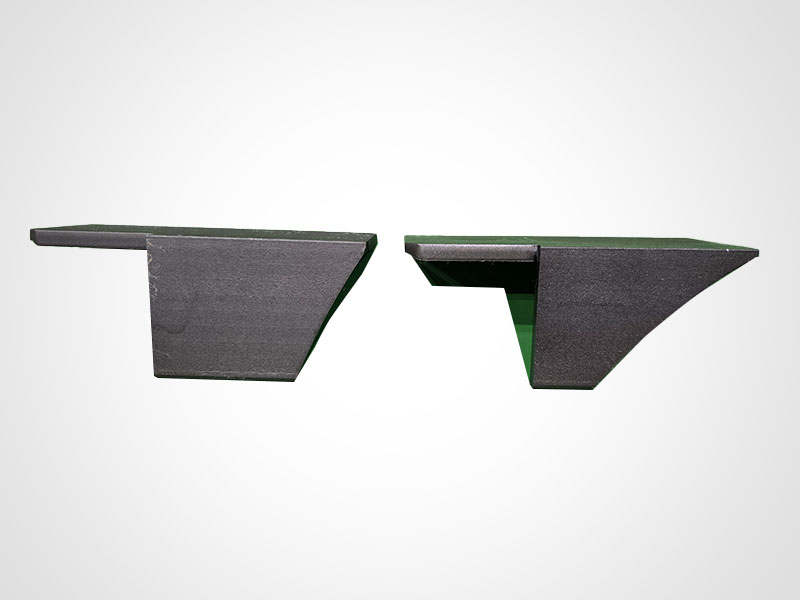

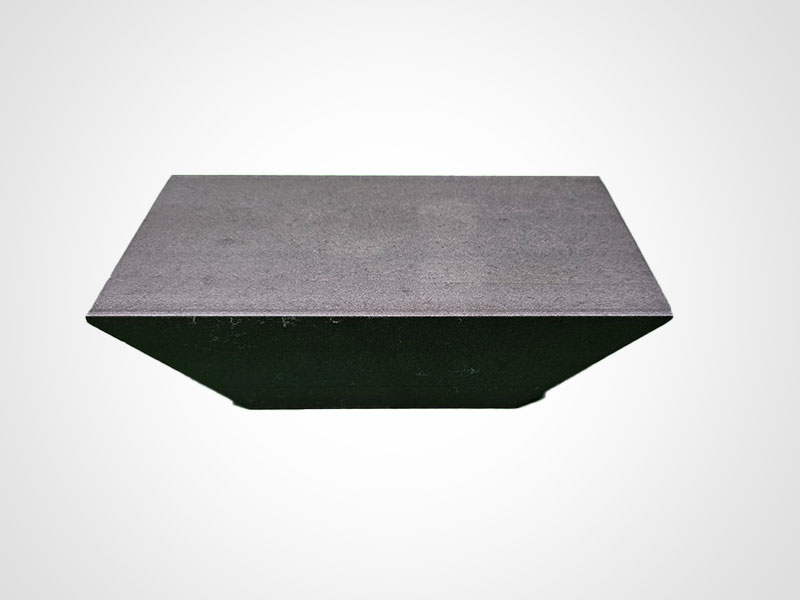

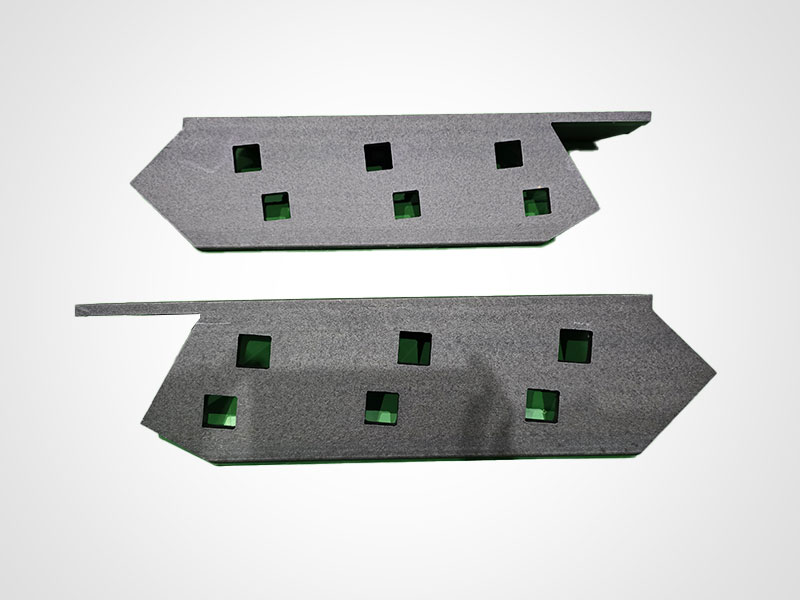

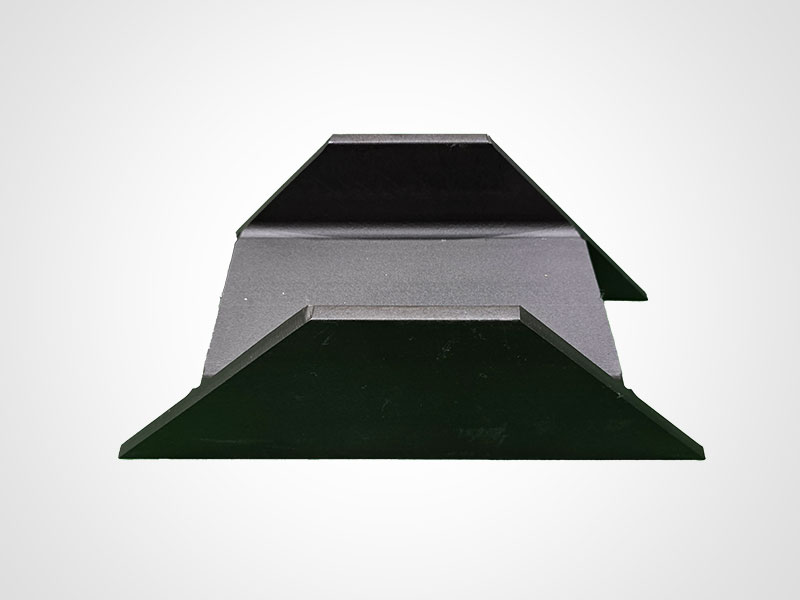

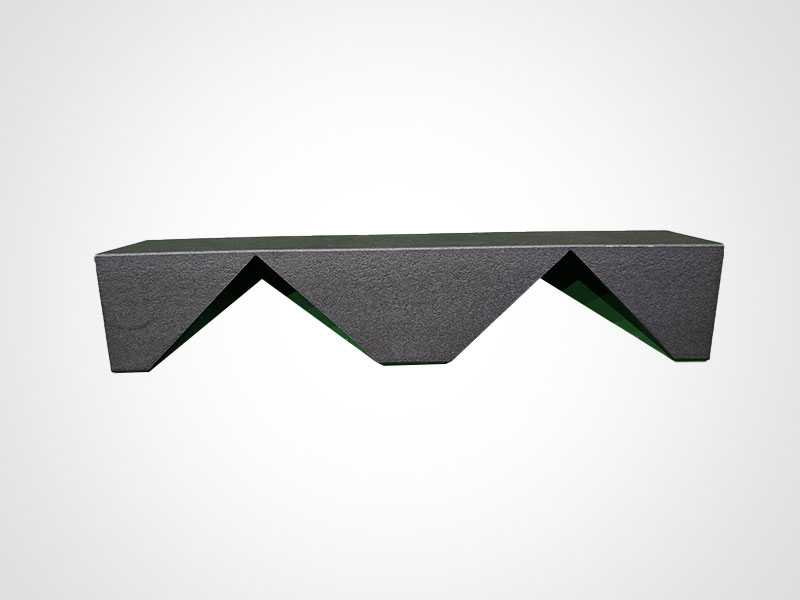

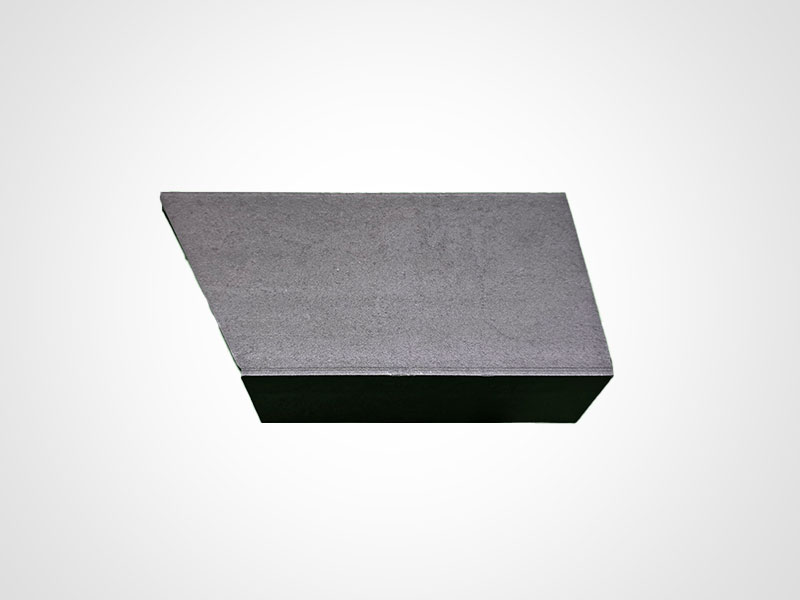

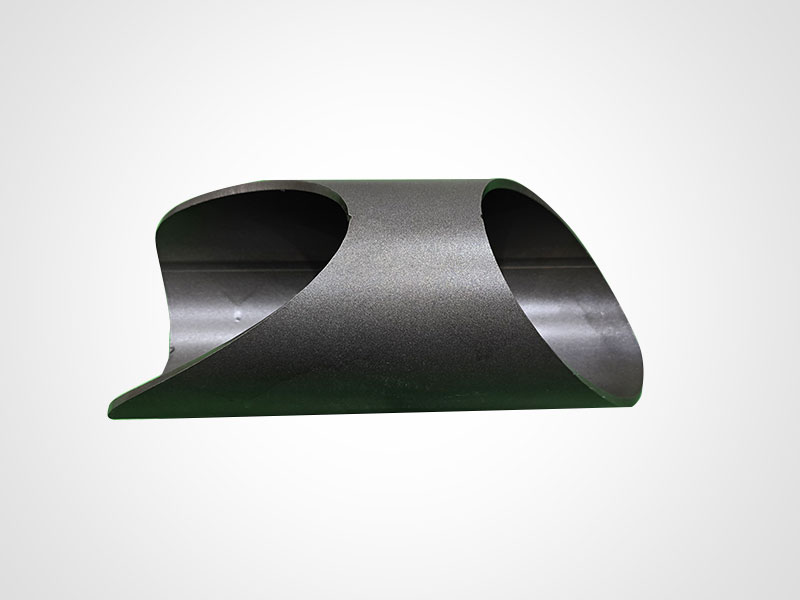

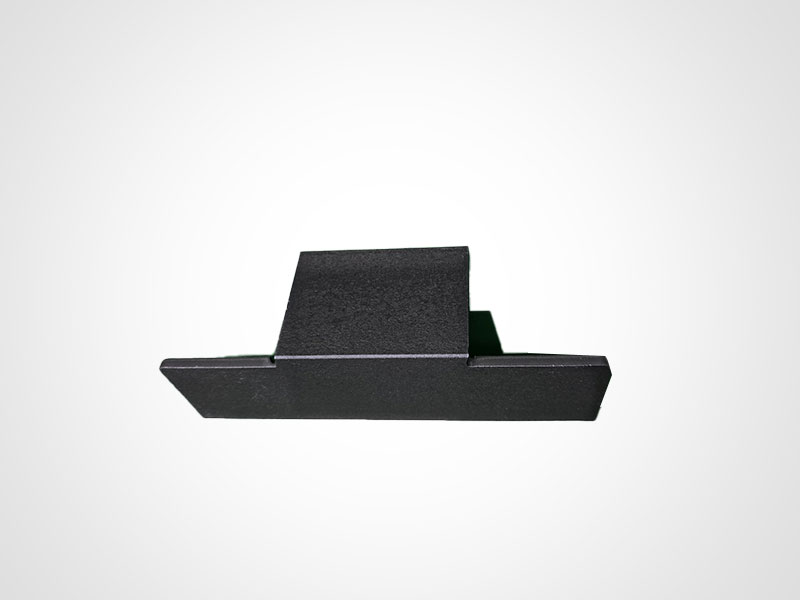

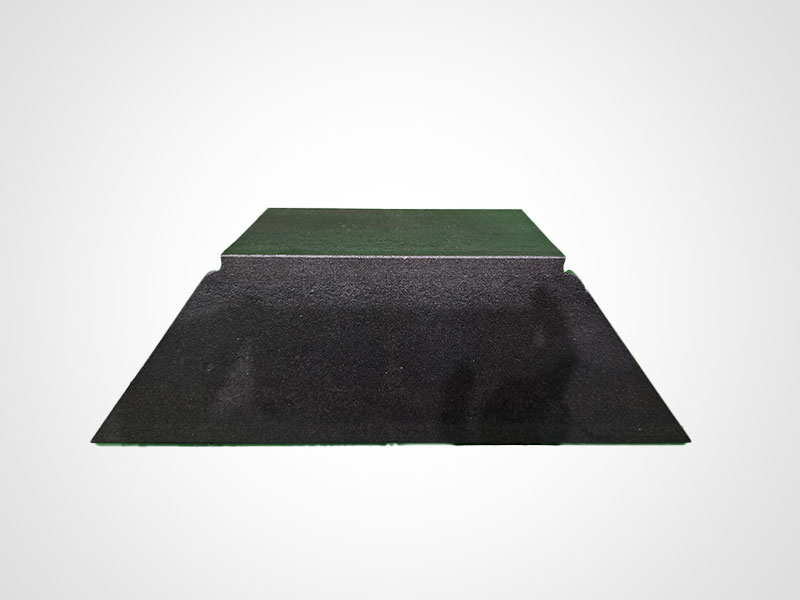

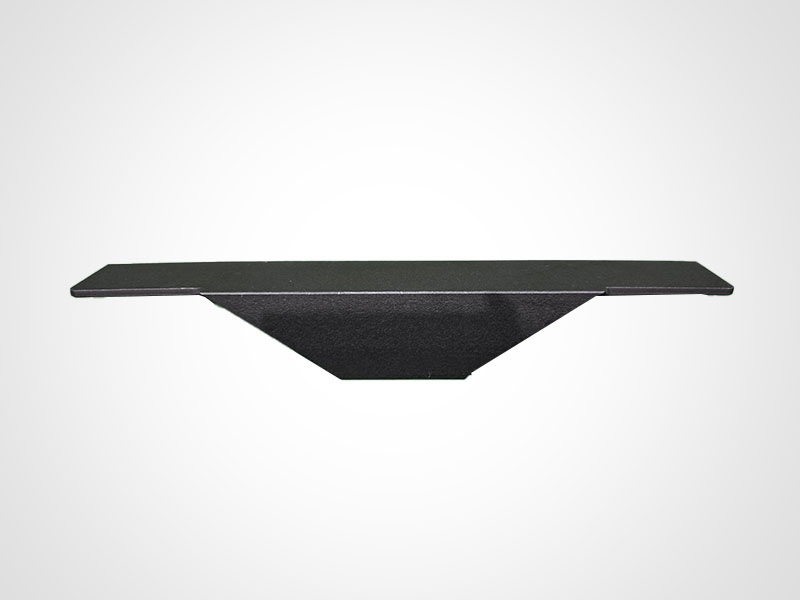

소재 절단

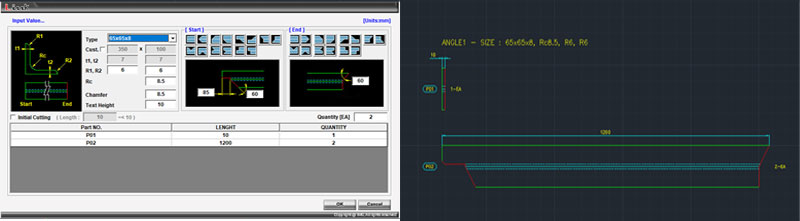

도면자동 생성 기능

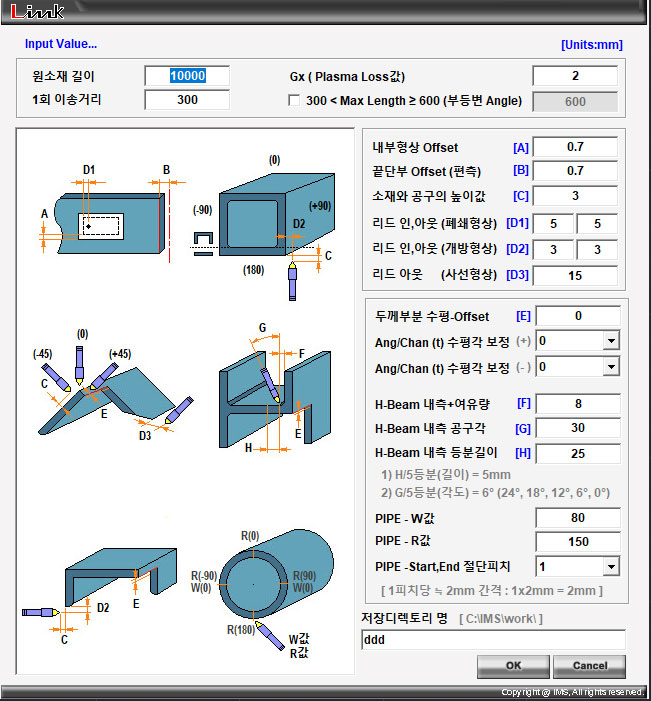

- 형강의 좌,우측 끝단의 형상을 시각적으로 표현하여 작업자가 원클릭으로 형상 선택이 가능하며, 형상에 대한 치수 기입 기능 지원
- 동일 형상의 경우 절단 길이가 다른 여러가지 모델을 간단한 조작으로 도면 자동 생성 기능 지원
- Model ID를 개별 파트에 부여 가능
- 여러 형상의 동일 소재 절단 시 소재 Loss를 최소화하기 위해 소재를 최적화 배치
- Nesting 기능 실행 후 시각화 기능 지원
- Nesting 기능 실행 후 파일 이동 또는 변경 시 최종 파일을 로봇에 실시간 적용

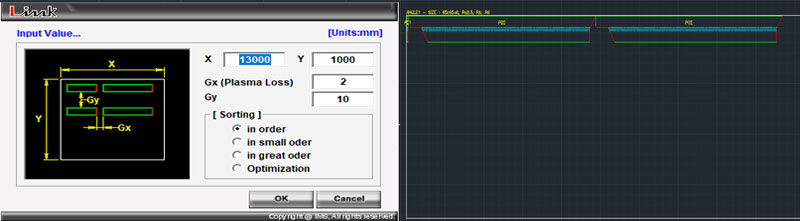

- 도면 Data를 Robot Data로 자동 변환 기능
- 소재와 공구 높이 설정 기능
- 절단 부 끝단 길이 조정 기능
- Hole 가공시 내측 여유량 조절가능
- H빔 절단시 공구각 지정가능
