- 도면 자동화 / IMSDrawing Automation / IMS
- 설계 자동화 프로그램을 통해 설계 불량율(Error)감소
신속 정확한 Data의 흐름으로 전체 개발납기 단축
신뢰성
-
검증된 표준화에 의한 설계로 신뢰성 향상
-
산출 된 Engineering Data를 활용하여 원가절감 및 신뢰성 확보
-
향후 설계 자동화 접목의 초석
-
기업 경쟁력 확보

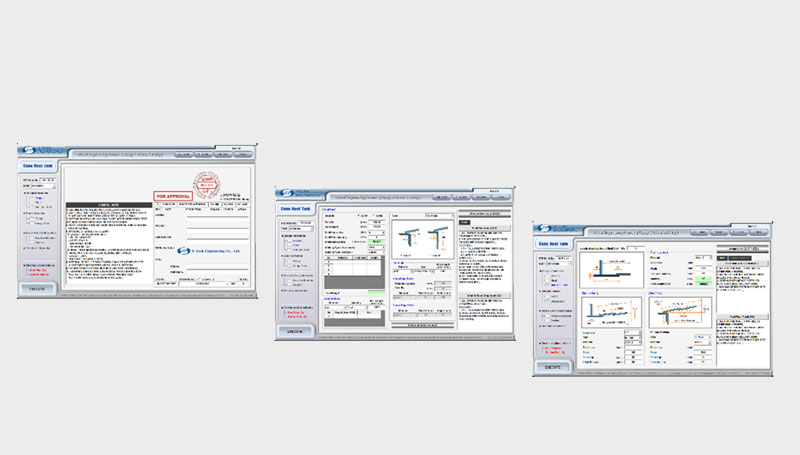

TANK 설계 프로그램 개발

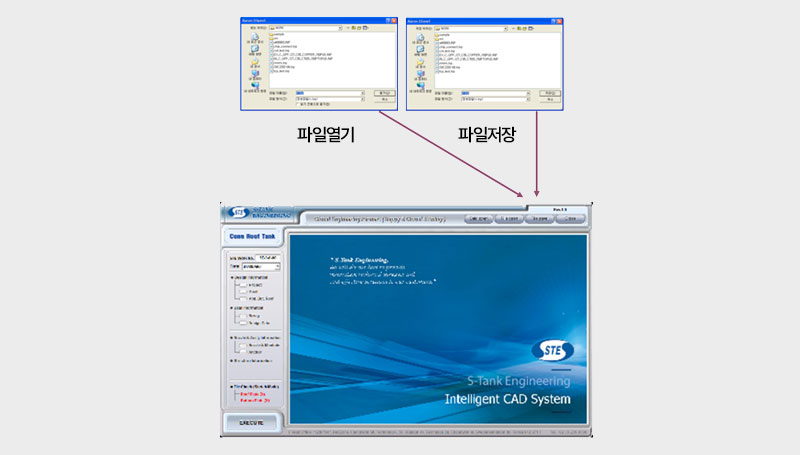

Input Data
- Project관련 기초 Data 및 설계 변수값과 기준 정보 입력값 등 설계에 필요한 모든 정보가 저장된 파일
- C#, WPF로 작성된 편리한 User Interface
Design Rule & 표준 라이브러리 & Database
- 설계 표준과 Prototyype / Pattern / 표준 Table 작성
- Visual LISP, C#, WPF
- 이를 바탕으로 프로그램 내에서 표준 Type선택과 더불어 수실 자동 계산

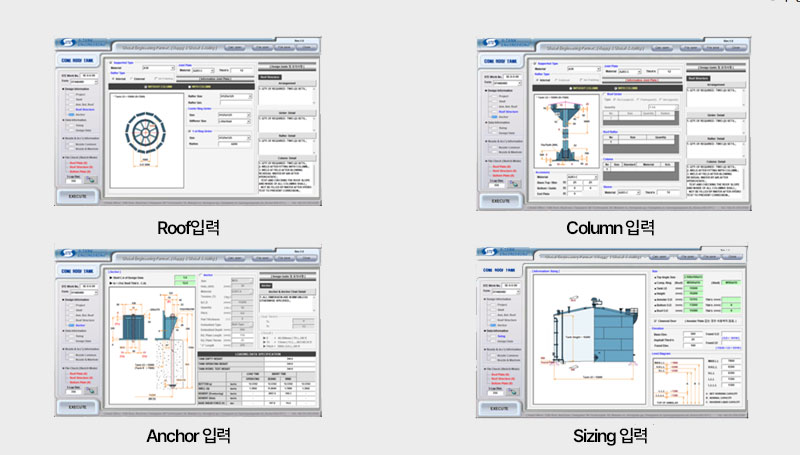

Type / 종류별 형상 정보 입력
- 입력된 DATA를 설계표준과 IMS-Library 함수를 이용해 AutoCAD인식용 파일 자동생성

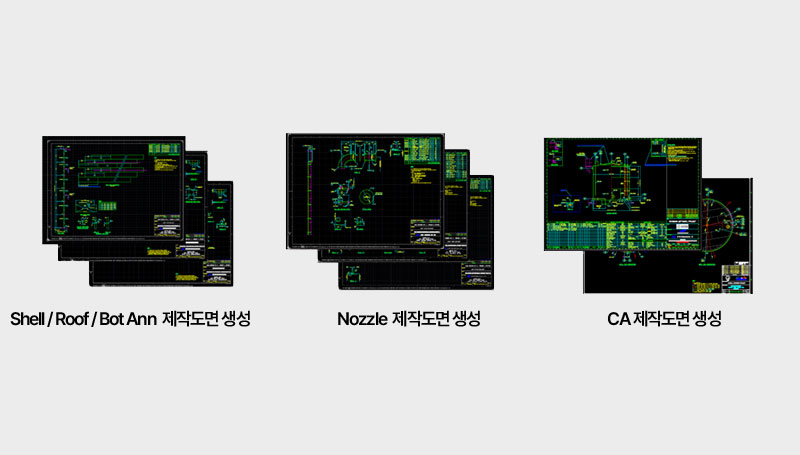

Output Data
- AutoCAD용 도면 생성
- Visual LISP, C#, WPF
- AutoCAD로 변환하여 자동으로 AutoCAD에 생성(형상 및 치수)

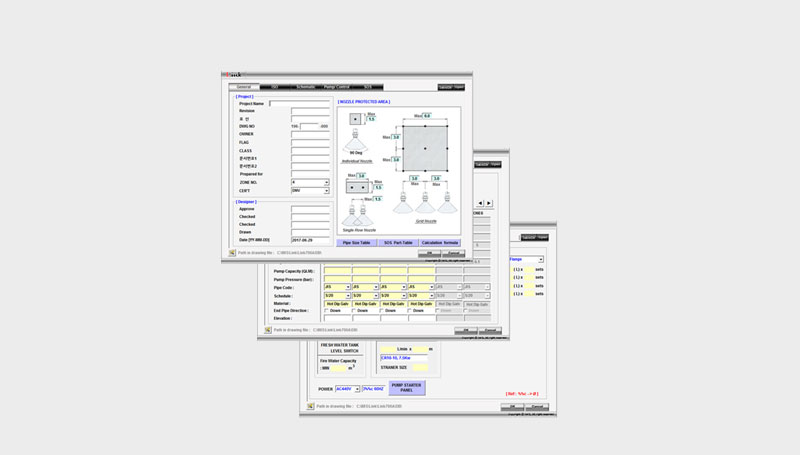

Water Mist 설계 프로그램 개발
Input Data
- Project관련 기초 Data 및 설계 변수값과 기준정보 입력값 등 설계에 필요한 모든 정보가 저장된 파일
- C#, WPF로 작성된 편리한 User Interface

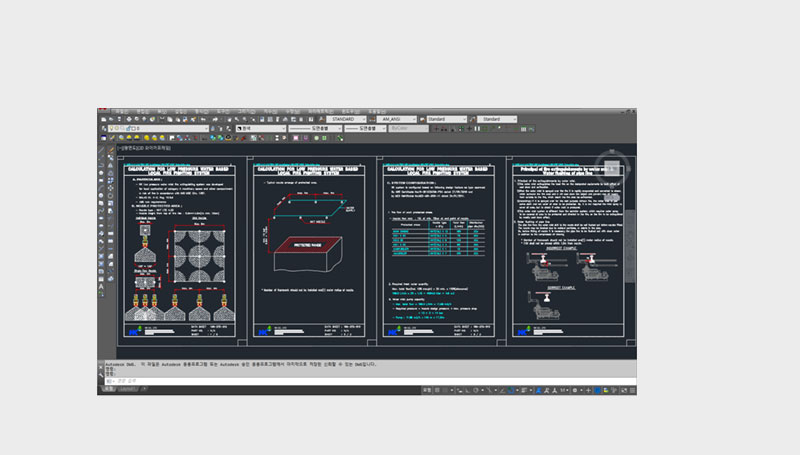

Output Data
- AutoCAD용 도면생성
- Visual LISP, C#, WPF
- AutoCAD로 변환하여 자동으로 AutoCAD에 생성(형상 및 치수)

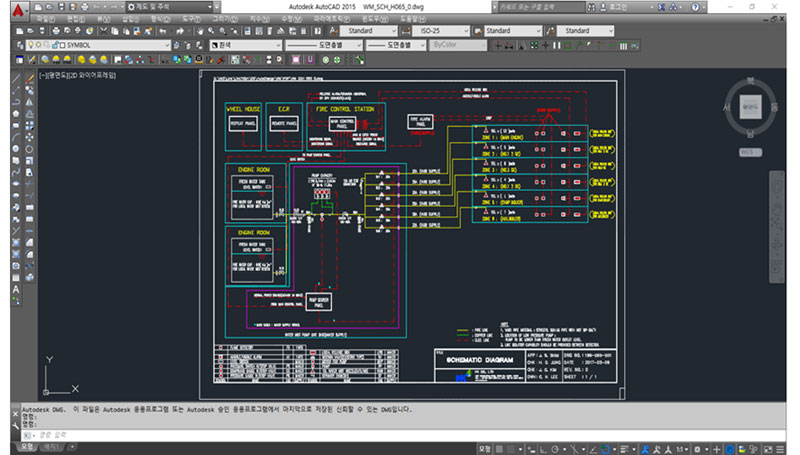

Schematic 도면 자동 생성
Scrubber설계 프로그램 개발

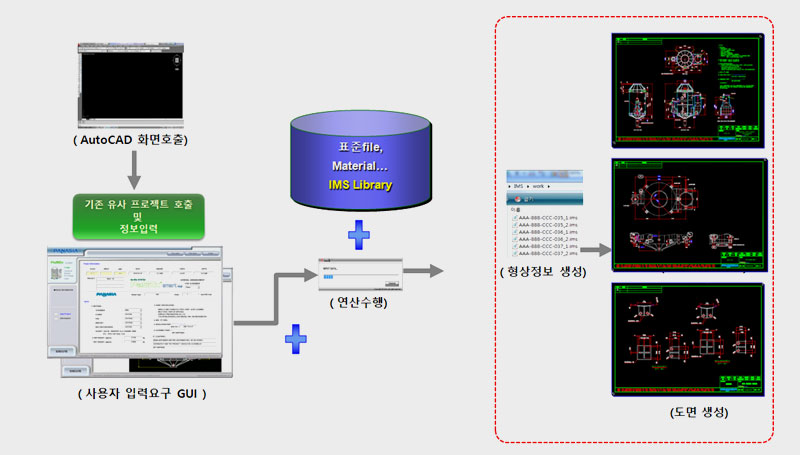

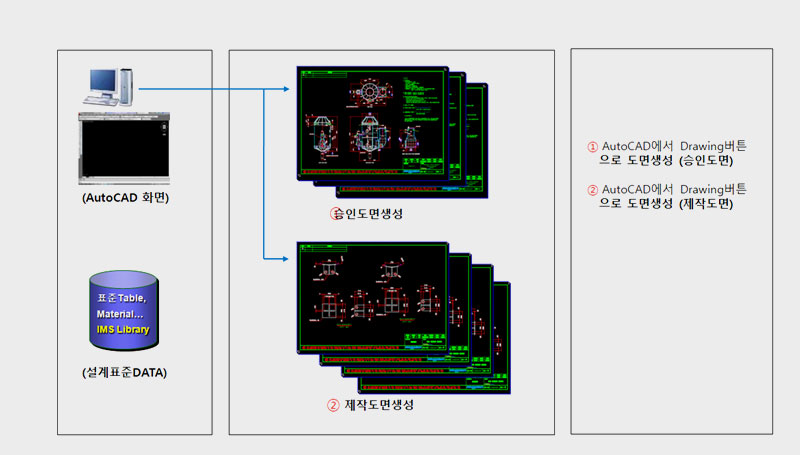

구축프로세스
IMS파일 포멧을 이용하여 AutoCAD에서 승인, 제작도면 생성

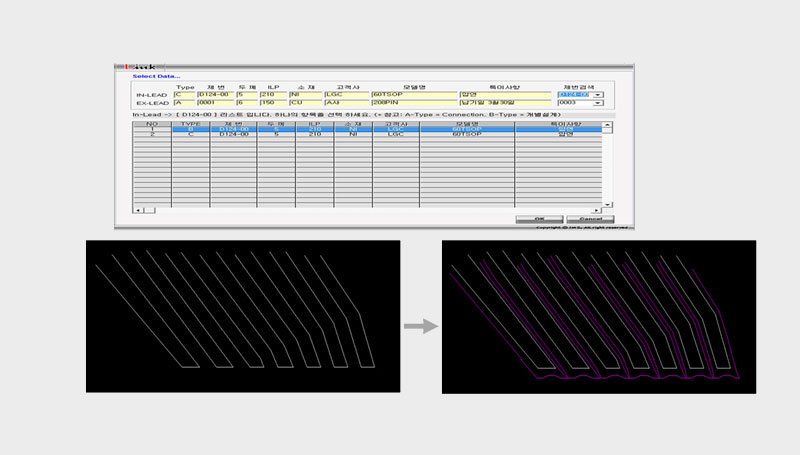

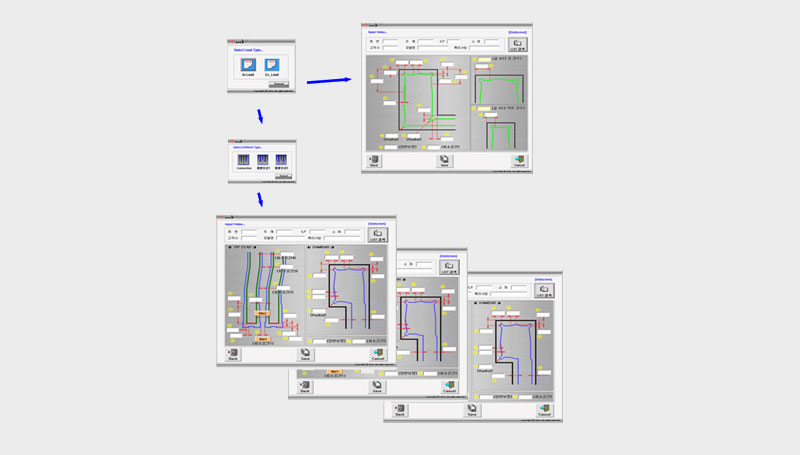

Stamping 설계 프로그램 개발
Input Data
- Project관련 기초 Data 및 설계 변수값과 기준정보 입력값 등 설계에 필요한 모든 정보가 저장된 파일
- C#, WPF로 작성된 편리한 User Interface
Output Data
- 입력된 파일 기준으로 Type을 선택하며 해당 값 기준으로 자동생성

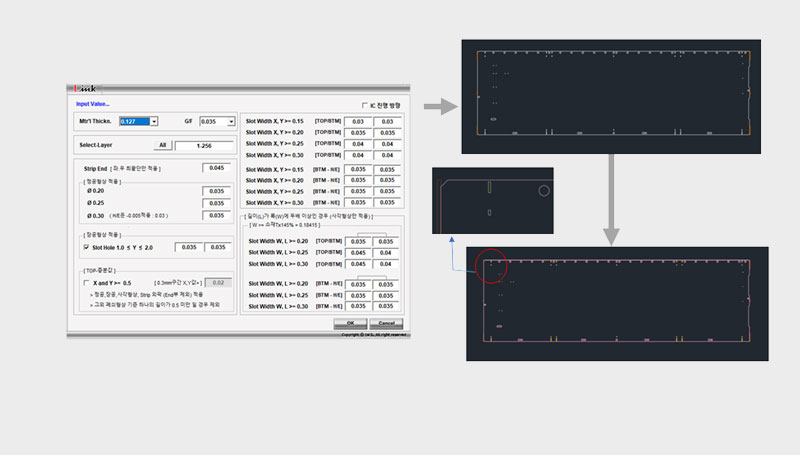

Etching 설계 프로그램 개발
Input Data
- 설계 정보 값 선택 및 입력
Output Data
- 선택한 형상기준으로 형상별 길이별 Design Rule에 따라 보정량 자동 생성
